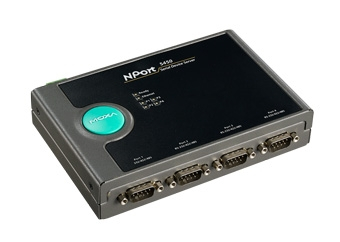

4-портовый преобразователь RS-232/422/485 в Ethernet c изоляцией 2 КВ с расширенным диапазоном температур
| Параметры связи | |
|---|---|
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип разъема | RJ45 (8 конт.) |
| Сетевые протоколы | ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Параметры последовательной связи | |
|---|---|
| Количество последовательных портов | 4 |
| Тип последовательных портов | RS-232/422/485 |
| Разъем последовательного порта | DB9 'папа' |
| Передаваемые сигналы | RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND |
| Бит данных | 5, 6, 7, 8 |
| Четность | Нет, чет, нечет, "0", "1" |
| Стоповых бит | 1, 1.5, 2 |
| Управление потоками данных | RTS/CTS и DTR/DSR, XON/XOFF |
| Скорость передачи данных | 50 бит/с ~ 921.6 кбит/с |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Изоляция последовательной линии | 2 кВ |
| Управление устройством | |
|---|---|
| Способы настройки | Telnet-консоль Web-интерфейс Windows-утилита |
| Кнопка Reset | Есть |
| Требования по электропитанию | |
|---|---|
| Рабочее напряжение | 12 ~ 48 В (пост.) |
| Потребление тока | 350 мА при 12 В |
| Разъем электропитания | Клеммы, концентрический штекер |
| Конструктивные свойства | |
|---|---|
| Габаритные размеры, мм | 158 x 103 x 33 |
| Материал корпуса | Металл |
| Масса нетто, кг | 0.74 |
| Монтаж | |
|---|---|
| Монтаж | Настольный/настенный на DIN-рейку (опционально) |
| Комплект поставки | |
|---|---|
| Комплект поставки | Устройство блок питания документация и ПО на CD краткое руководство пользователя |
